旋转式振动设备

- 发动机， 发电机组，压缩机，风扇，压碎机，离心机，烘干机，水泵等。

- 振动筛，筛砂机，发动机试验台，管道等。

均衡的旋转机器

Q

Q

旋转设备的被动隔振体

移动式旋转设备

卡车，拖车，火车，公路和铁路车辆，船舶等。

除了需要主动隔振保护，还要保护旋转设备承受来自车架或路面的冲击和振动。

这类设备通常需要使用“限制”块。当车辆在行驶时，这些设备所有方向都不可移动。

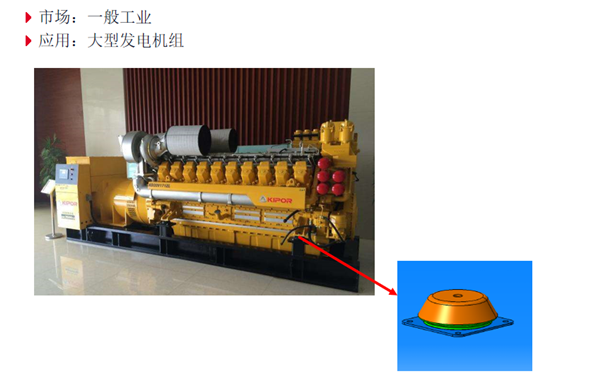

这种类型的设备很多，这些设备运行时产生的自由力会与其质量小很多，例如发电机组，空调设备，

发动机，风扇（干净空气），压缩机，水泵等。

隔振器的选择主要取决于设备的转速和隔振率目标。当转速很低或隔振效果要求较高时，应当选择

固有频率很低的隔振器。

当不采用惯性质量块时，隔振器也可以起到保护设备的作用。但是为了避免联轴器处产生应力集中，

发动机和被驱动设备应该安装在同一个底盘上。

具有高动态力的旋转机器

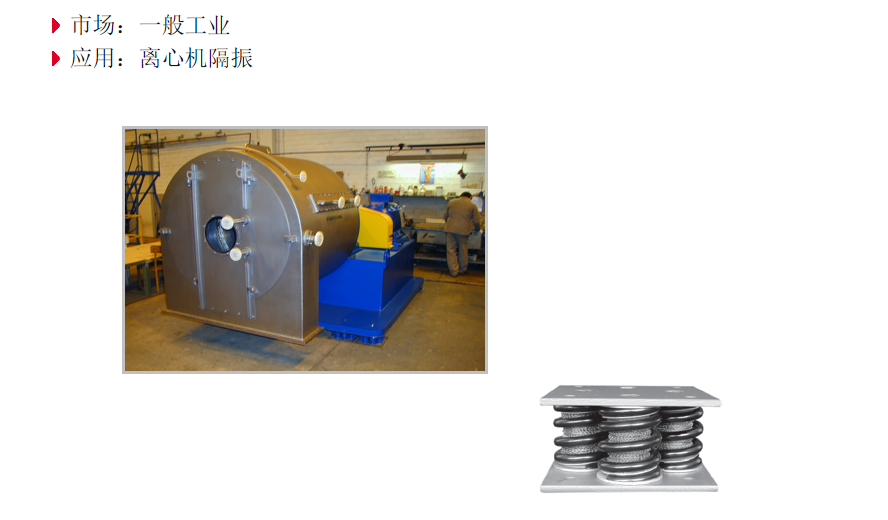

如磨床、离心机、烘干机、往复式压缩机、泵、发动机（2个或3个气缸）等，这类设备在工作过程

中可能会产生很大的力（如偏心力，不平衡力，扭矩，起始扭矩，停机扭矩等），从而影响设备运行

的稳定性、连接部件和管路。因此一定要合理设计隔振系统，保证设备的振幅在合理范围内。

这类隔振器的元件应该含有阻尼器，如金属垫、液压阻尼器等等；

当阻尼不足以维持设备的稳定时，应增加惯性质量块。

如有特殊要求，请咨询哈金森技术人员。

一个合理的隔振系统必须涵盖各方面的设计，包括最初的设备安装形式，支撑结构设计，这些工作

在早期阶段就应该考虑。

一些特定的压缩机自身具有很好的平衡性，并且不会产生振动，但是对外部振动和冲击比较敏感，

这时需要进行被动隔振。

这种设备应当首先固定在惯性质量块上，然后将弹簧和金属垫组成的隔振器安装到惯性质量块下面。
